Installationsanleitung
Gas-Impulszähler (SG-IZ-01)
Diese Anleitung führt Sie Schritt für Schritt durch die Montage und digitale Einrichtung Ihres WLAN-Gaszählers.
Voraussetzungen
Sicherheitshinweis
Beachten Sie die Sicherheitshinweise in der mitgelieferten Bedienungsanleitung.
Montage am Gaszähler
Schritt 1
1.1 Position finden:
Suchen Sie an Ihrem Gaszähler (z. B. Modell BK-G4) die Vertiefung für den Impulsgeber (meist unter dem Rollenzählwerk).
1.2 Einsetzen & Fixieren:
Auf der linken Seite des Zählers befindet sich ein kleiner Schlitz. Schieben Sie den Impulszähler in den Schlitz und befestigen Sie ihn auf der rechten Seite durch die Öse (z.B. mit einem Kabelbinder).

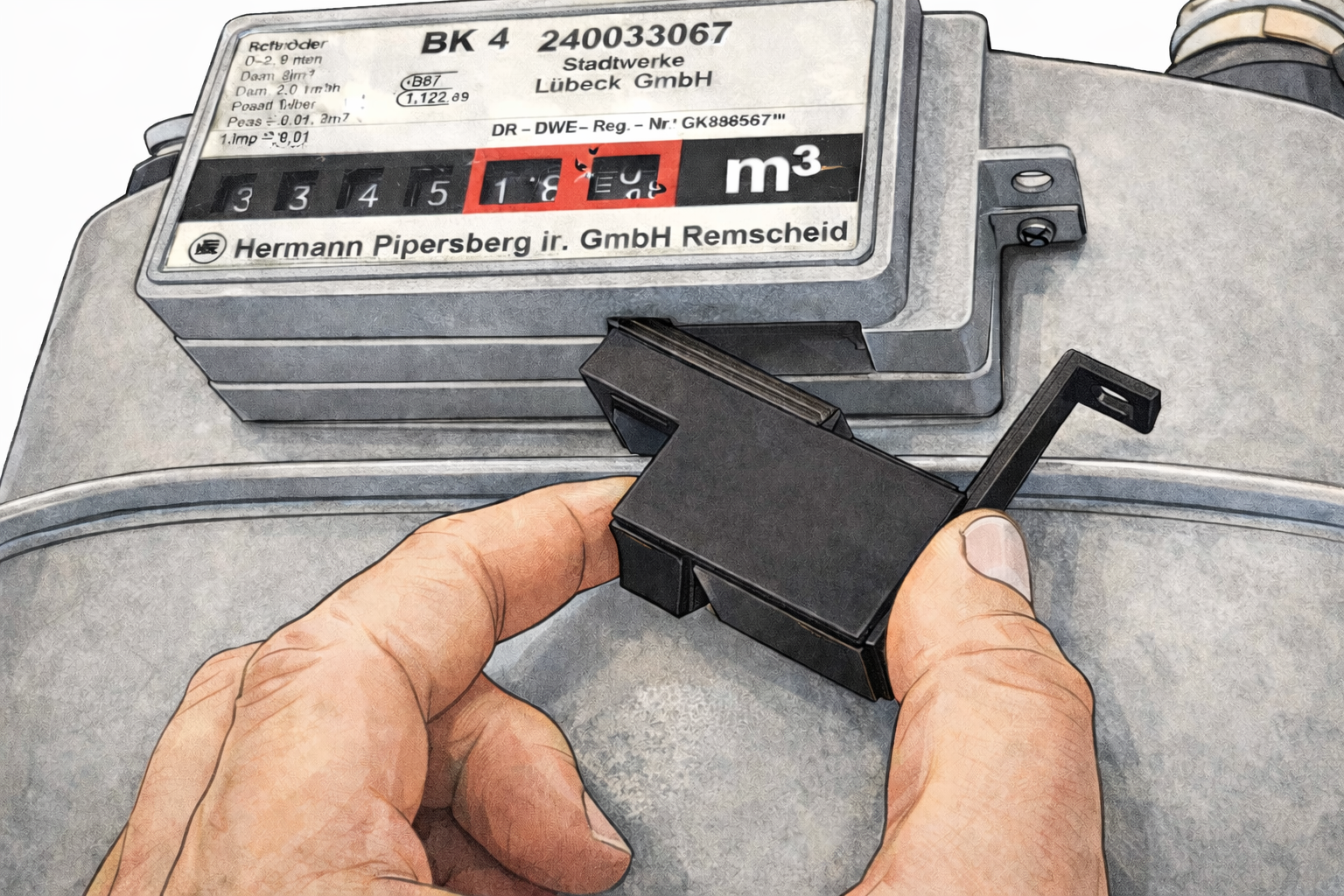

Abbildung: Korrekte Platzierung am Zähler
Stromversorgung & Erststart
Schritt 2
Verbinden Sie das Gerät über ein USB-C-Kabel mit einem 5V-Netzteil.
Das Gerät eröffnet automatisch einen eigenen WLAN-Hotspot.
Verbinden Sie Ihr Handy mit dem WLAN:
gaszaehler-XXXX
WLAN-Konfiguration
Schritt 3
Nach der Verbindung sollte sich die Konfigurationsseite automatisch öffnen. Falls nicht, rufen Sie im Browser auf: 192.168.4.1
- Wählen Sie Ihr Heim-WLAN aus und geben Sie Ihr Passwort ein.
- Klicken Sie auf Speichern. Das Gerät startet neu.
Wo finde ich das Gerät jetzt?
Nach dem Neustart finden Sie die neue IP-Adresse Ihres Gaszählers im Menü Ihres Routers (z. B. FritzBox unter Heimnetz). Geben Sie diese IP (z. B. 192.168.178.50) im Browser ein.
Tasmota & Skript-Setup
Schritt 4
4.1 Skript auswählen
Wähle dein Skript
Es sind drei unterschiedliche Skripte direkt auswählbar:Standard
Zeigt nur den aktuellen Zählerstand an. Minimalistisches Skript.
Historie
Zusätzliche Berechnung von Tages-, Monats- & Jahresverbrauch direkt im Tasmota.
Historie + Chart
Wie Historie, jedoch werden zusätzlich visuelle Balkendiagramme im Webinterface angezeigt.
Navigieren Sie in der Tasmota Weboberfläche zu:
Klicke nacheinander auf diese Schaltflächen im Tasmota-Menü.
Hier kann das gewünschte Skript ausgewählt werden.
Gaszaehler
Gaszaehler
Tasmota 15.2.0.4 von Theo Arends
Wählen Sie die gewünschte Variante aus der Liste aus und klicken Sie auf Speichern.
D 40 ;============================================================ ; GASZÄHLER-SCRIPT (DMY) ;============================================================ ; --- EINSTELLUNGEN (Hier anpassen) --- ; Impuls-Faktor: ; 100 = 0,01 m³/Imp | 10 = 0,1 m³/Imp | 1 = 1,0 m³/Impfactor=100 Anpassen!; Startwert des mechanischen Zählers (z.B. 36489.08) ; Hinweis: Ohne Komma eingebenzaehler_start=0 Anpassen!; --- INTERNE VARIABLEN (Nicht ändern) ---
4.2 Faktor anpassen
Im Skript muß evtl. noch der Faktor angepasst werden (Standard ist 100 für einen Impuls von 0,01 m³):
| Zähler Modell (Elster) | Impulswert | Faktor im Skript |
|---|---|---|
| BK-G2,5 bis BK-G6 | 0,01 m³ | factor=100 |
| BK-G10 bis BK-G65K | 0,1 m³ | factor=10 |
| BK-G100 | 1,0 m³ | factor=1 |
| Sondermodell: | ||
| BK-G100 S1 V | 0,1 m³ | factor=10 |
4.3 Zählerstand anpassen
Zählerstand
Der Gaszähler zeigt meist rote Nachkommastellen. Im Skript wird der Wert immer ohne Komma eingetragen.
Dein realer Zählerstand
Eintrag im Skript
zaehler_start=1234567
Abhängigkeit vom Impuls-Faktor
Hinweis: Durch den eingestellten Faktor weiß Tasmota automatisch, wo das Komma gesetzt werden muss.
Ersetzen Sie im Skript-Editor den Wert (0) durch Ihren berechneten Wert:
Wichtiger Abschlussschritt
Damit die Zählung startet, sind zwei abschließende Klicks zwingend erforderlich:
